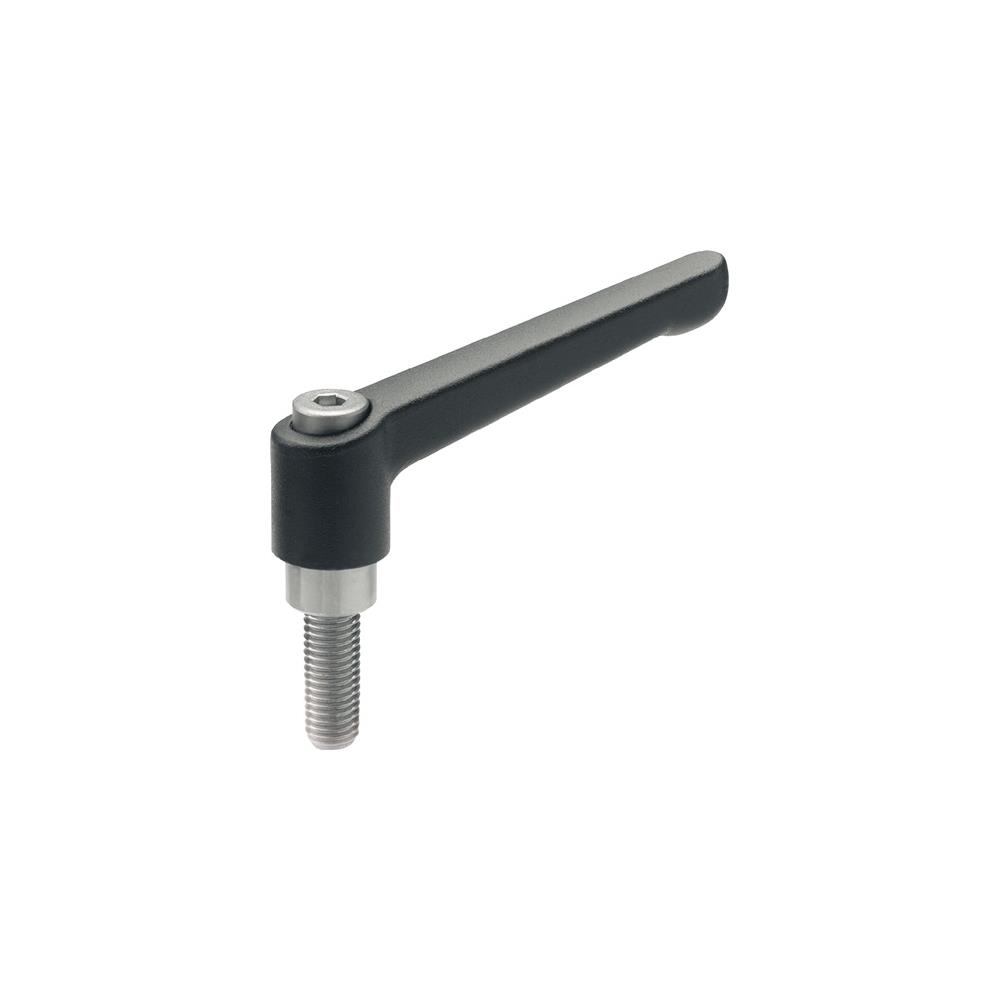

Ganter Verstellbarer Klemmhebel GN 300.1 d1 M 8 mm l1 63 mm l2 50 mm Außengewinde

Produkteigenschaften:
verstellbare Klemmhebel GN 300.1 sind vorzugsweise dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist
der Gewindeeinsatz ist durch eine Kerbverzahnung mit dem Griff lösbar verbunden
durch Anheben (Ziehen) des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden
beim ,,Loslassen’’ rastet der Griff selbsttätig wieder ein
Griffkörper
Zink-Druckguss
Gewindebuchse und Halteschraube : Edelstahl nichtrostend, 1.4305

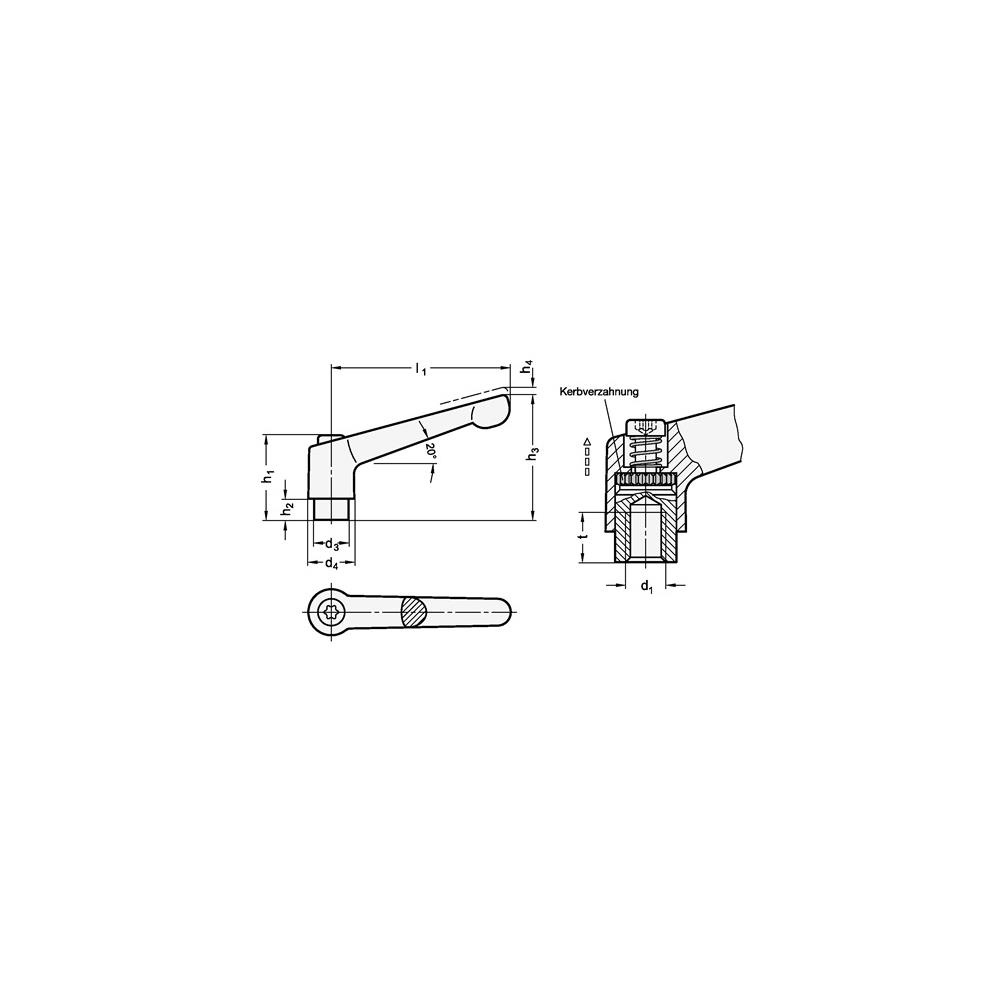

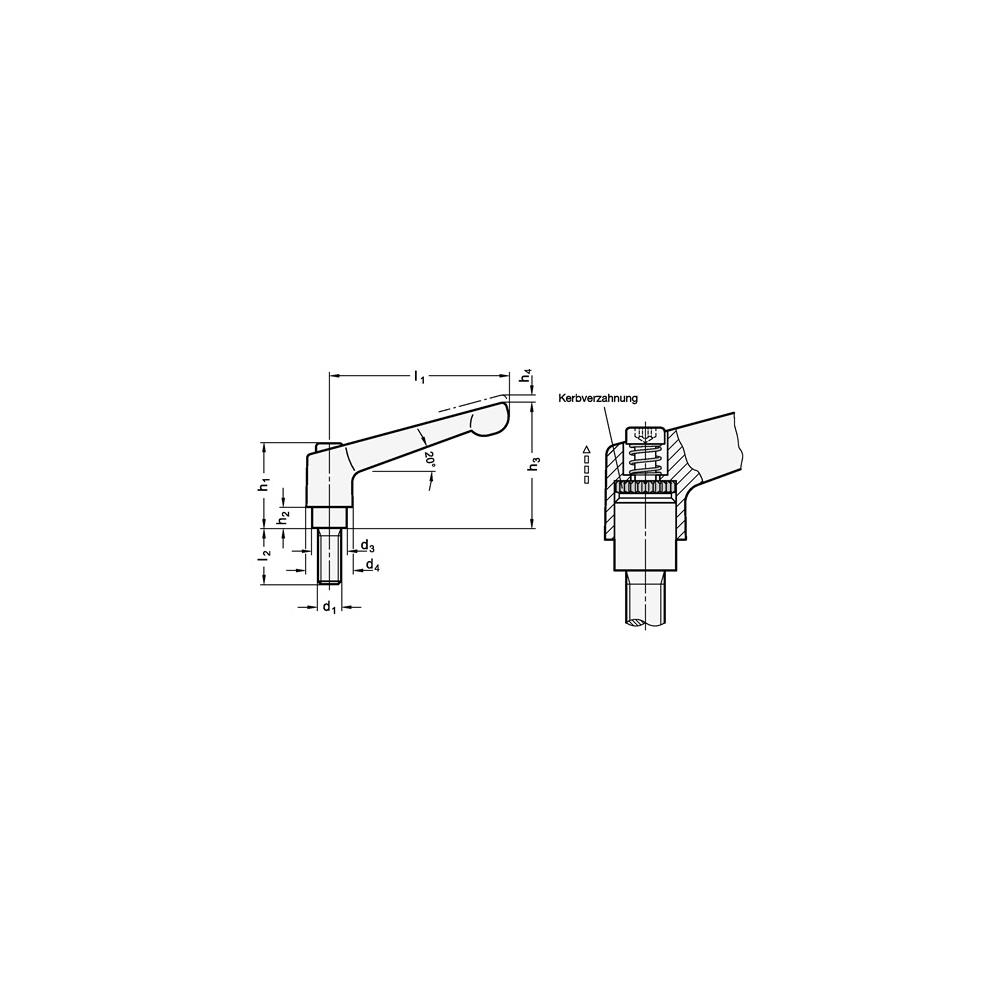

Technische Daten:
Ausführung: Außengewinde
t min.: - mm
Marke: GANTER
d4: 17,5mm
h2: 6,5mm
h4: 4mm
l2: 50mm
l1: 63mm
h1: 31mm
d1: M 8mm
d3: 13,5mm
h3: 45mm weitere Abmessungen und Farbvarianten auf Anfrage lieferbar


Lieferumfang:
1x Ganter Verstellbarer Klemmhebel GN 300.1 d1 M 8 mm l1 63 mm l2 50 mm Außengewinde
