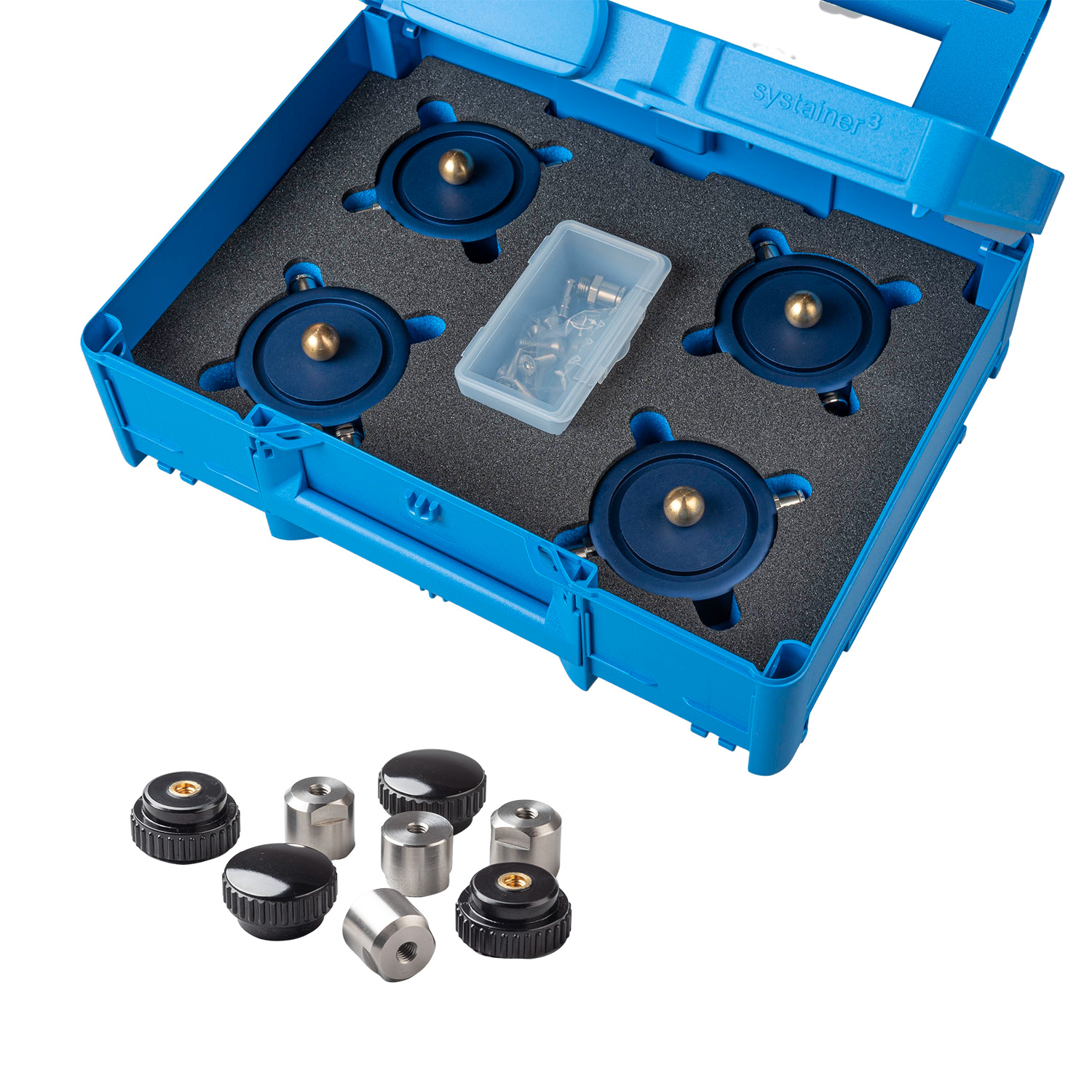

Vakuumspannsystem VAC DOG, 4 Stck mit Zubehör im TANOS Systainer M137+ MAKER DOG

Produkteigenschaften:
VAC DOG Set
Sichere Fixierung von Werkstücken nur von der Werkstückunterseite
Superschnelles Festklemmen des Werkstücks – Einschalten der Vakuumpumpe reicht. Dadurch einhändige Bedienung möglich – Werkzeug muß nicht aus der Hand gelegt werden
Einfache Anpassung an unterschiedlich grosse und geformte Werkstücke durch simples Umstecken der VAC DOGs in entsprechende Bohrungen des Multifunktionstisches
Kompatibel mit allen Werkbänken, Lochrastertischen oder Multifunktionstischen mit 20mm Bohrungen. ¾ Zoll Adapter auf Anfrage
Vielfältige Befestigungsmöglichkeiten:
Standardbefestigung erfolgt mit Messingkugel passend zu 20mm Bohrungen in Lochrastertischen. Dadurch ist eine vertikale Verschieblichkeit und ein Abkippen der einzelnen VAC DOGs möglich, was eine automatische Anpassung an leicht unebene/schüsselnde Werkstücke ermöglicht
Befestigung in T-Nut Schienen bzw. Systemprofilen mit 8-er Nut (z.B. Tischuntergestelle). Nutensteine und passende Schrauben liegen bei. Diese passen auch für die Aluprofile des Festool MFT.
Verschrauben in den Vario-Master MFT ist ebenfalls möglich. Entsprechende Schrauben liegen bei.
Die VAC DOGs lassen sich auch einfach mit Senkkopfschrauben auf beliebigen Oberflächen festschrauben. Auch Selbstbaukonstruktionen z.B. mit in der Werkbank befestigten Rampamuffen sind natürlich möglich
Auf geeigneten (glatten) Oberflächen lassen sich die VAC DOGs auch per Vakuum festspannen. Dazu wird einfach auf der Unterseite ebenfalls eine Moosgummidichtung in die Nut gedrückt und die Messingkugel entfernt; die Befestigungsbohrung dient dann als Saugleitung für die Unterseite
Mit dem als Zubehör erhältlichen MAKER DOGs lassen sich die VAC DOGs auch von der Unterseite von Multifunktionstischen verschrauben (wie bei Bankhaken).
Der Durchmesser der VAC DOGs ist so gewählt, dass bei Lochrastertischen mit einem Bohrungsabstand von 96mm oder größer (Festool, Vario-Bench...) vier VAC DOGs in unmittelbar benachbarte Löcher montiert werden können, um auch kleine Werkstücke fixieren zu können
Äußerst langlebig – die Grundkörper der VAC DOGs sind „aus dem Vollen“ gedreht und es kommen nur erprobte und robuste Industriekomponenten zum Einsatz
Keine Sonderteile – alle Einzelteile sind Standardkomponenten die auch noch nach vielen Jahren einfach beschafft werden können
beliebig erweiterbar: es lassen sich weitere VAC DOGs in Reihe schalten
Sichere und ordentliche Aufbewahrung im Systainer
MAKER DOG
Die MAKER DOGs erlauben die Fixierung der VAC DOGs von der Plattenunterseite. Außerdem lassen sich mit diesen gut selbstgebaute Hilfsmittel für Lochraster-/Multifunktionstische realisieren.
Befestigung von Anschlägen und Zubehör in Lochraster-/Multifunktionstischen mit 20mm Bohrungen
durchgehendes Gewinde und beiliegende Rändelmuttern erlauben optionale Fixierung von der Plattenunterseite
Eingefräste Paßflächen erlauben Festziehen und Lösen mit 17-er Gabel- oder Ringschlüssel ohne Verkratzen der Oberfläche

Technische Daten:
VAC DOG Set
Vakuumteller: Grösse: 92mm (Durchmesser) x 30mm (Höhe), Aluminium, blau eloxiert.
Schlauchanschlüsse und -stecker: Messing vernickelt
Dichtschnur: Moosgummi, 6mm, hellgrau, nicht abfärbend
Vakuumschlauchleitung: 8mm Aussendurchmesser, Polyurethan (PUR) Natur / transparent

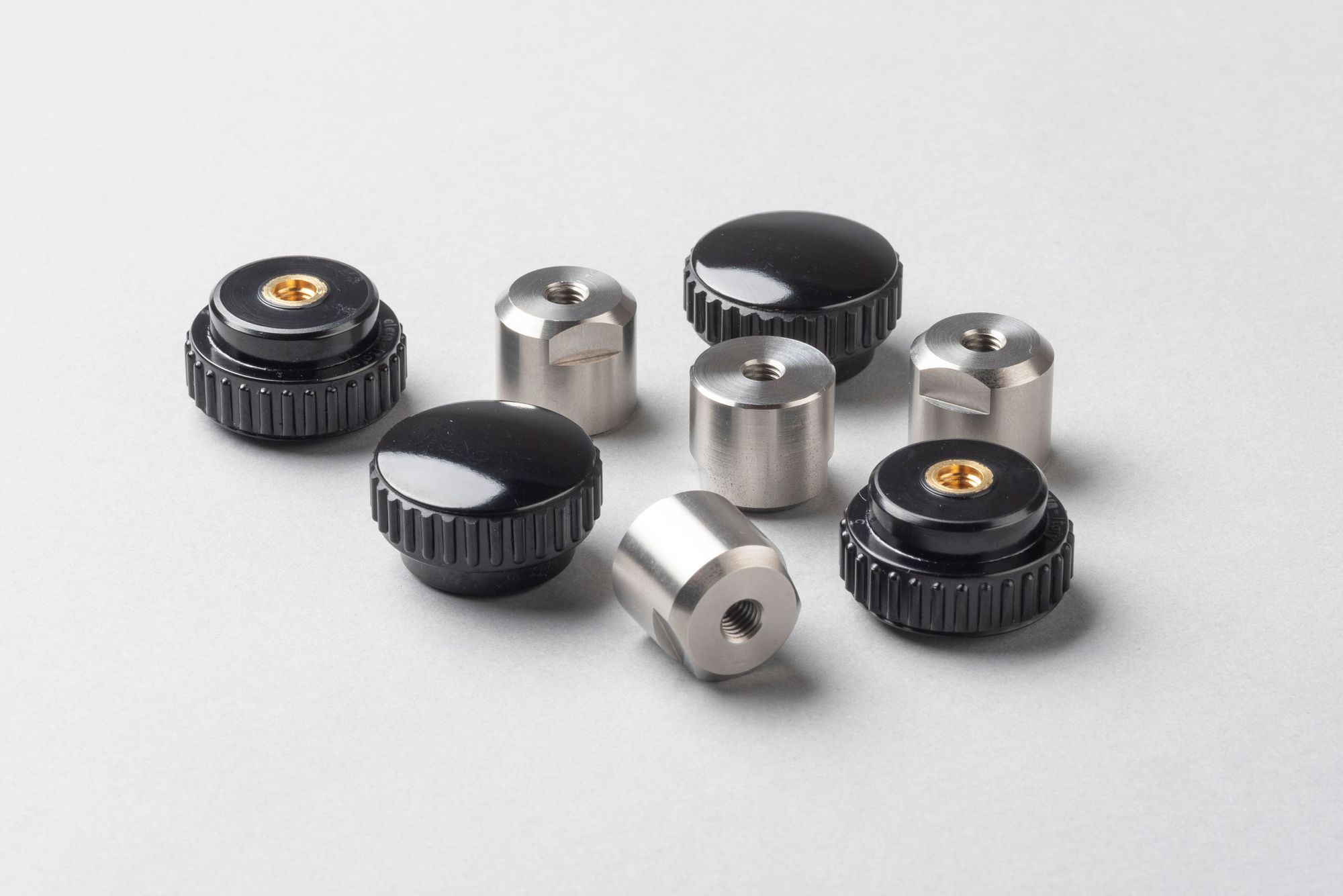

MAKER DOG
Bolzen:
Durchmesser: 19,92mm
Höhe: 18mm
Paßflächen für Schlüsselweite 17
durchgehendes M6 Gewinde
Material: Edelstahl
Rändelmutter:
Durchmesser: 24mm / 31mm
Innengewinde: M6
Material: Messing, Kunstoff

Lieferumfang:
4xVakuumteller

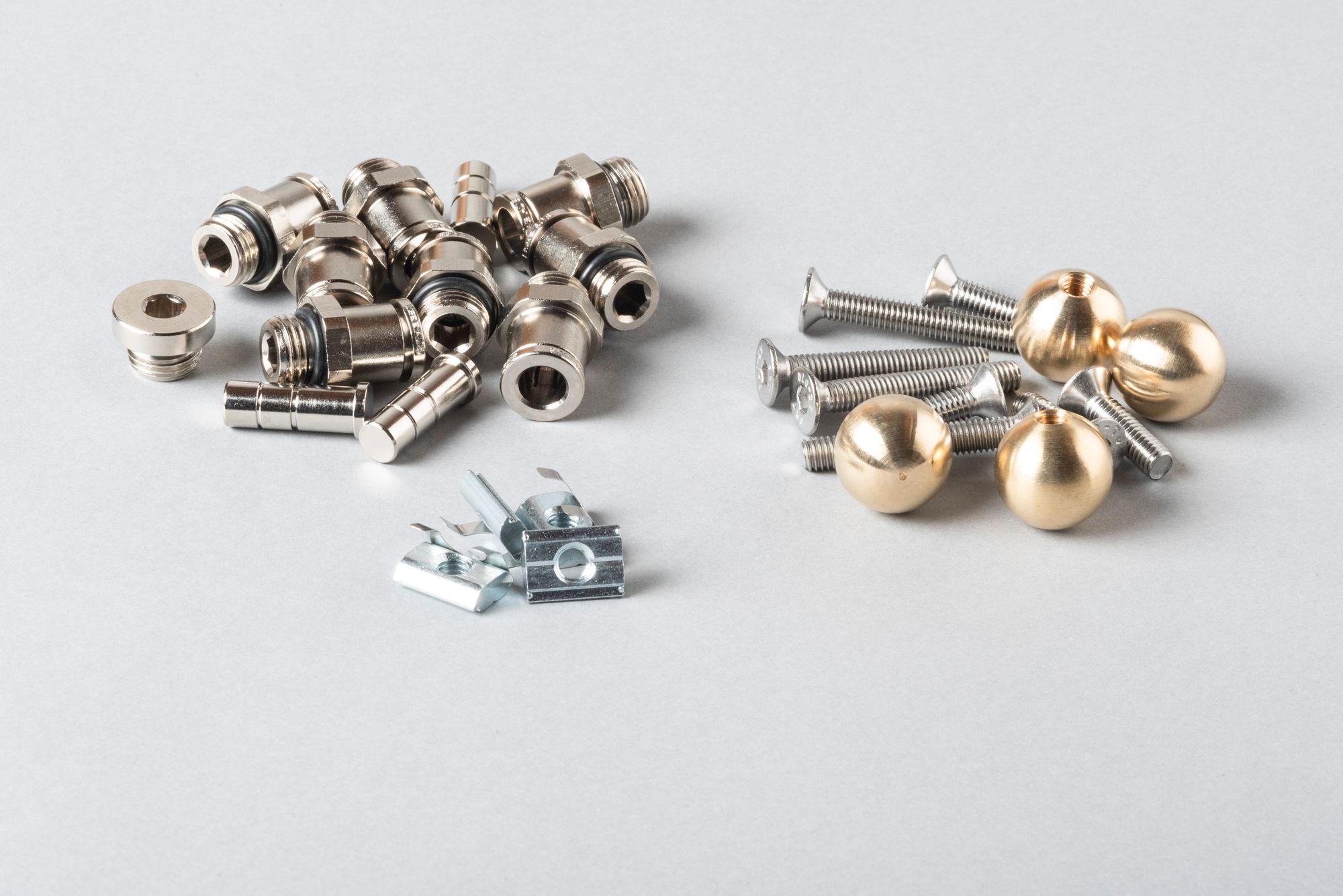

8xSchlauchanschluß, Gewinde: G 1/4“ (1x für Vakuumpumpe) (*)
1xVerschlußschraube, Gewinde: G 1/4“
3xVerschlußstecker
4xMessingkugeln 19,8mm
4xNutensteine M6, Nut 8
4xSchrauben M6x22
4xSchrauben M6x40
1xKleinteilebox

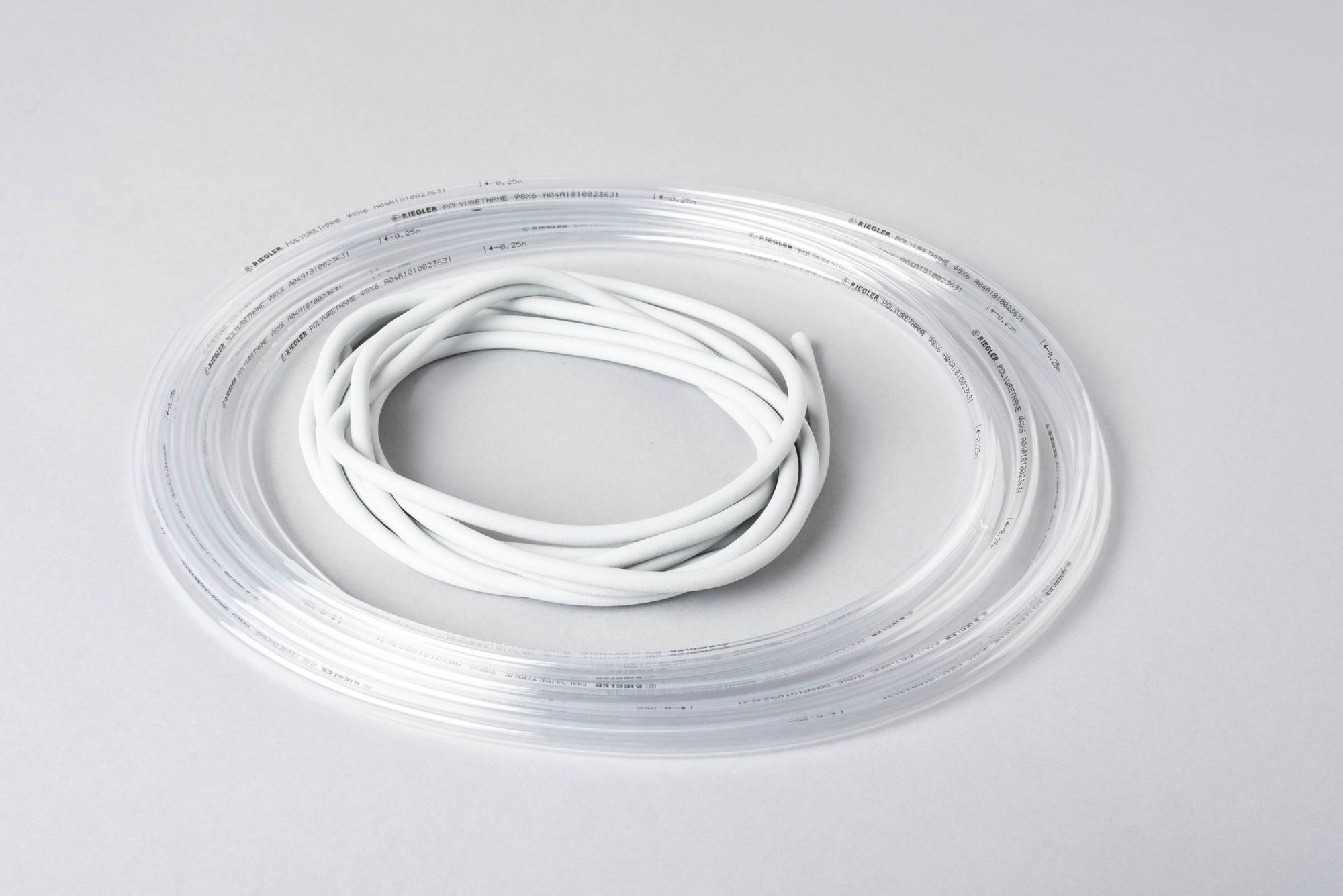

6 Meter Vakuumschlauchleitung 8mm
4 Meter Dichtschnur (**)

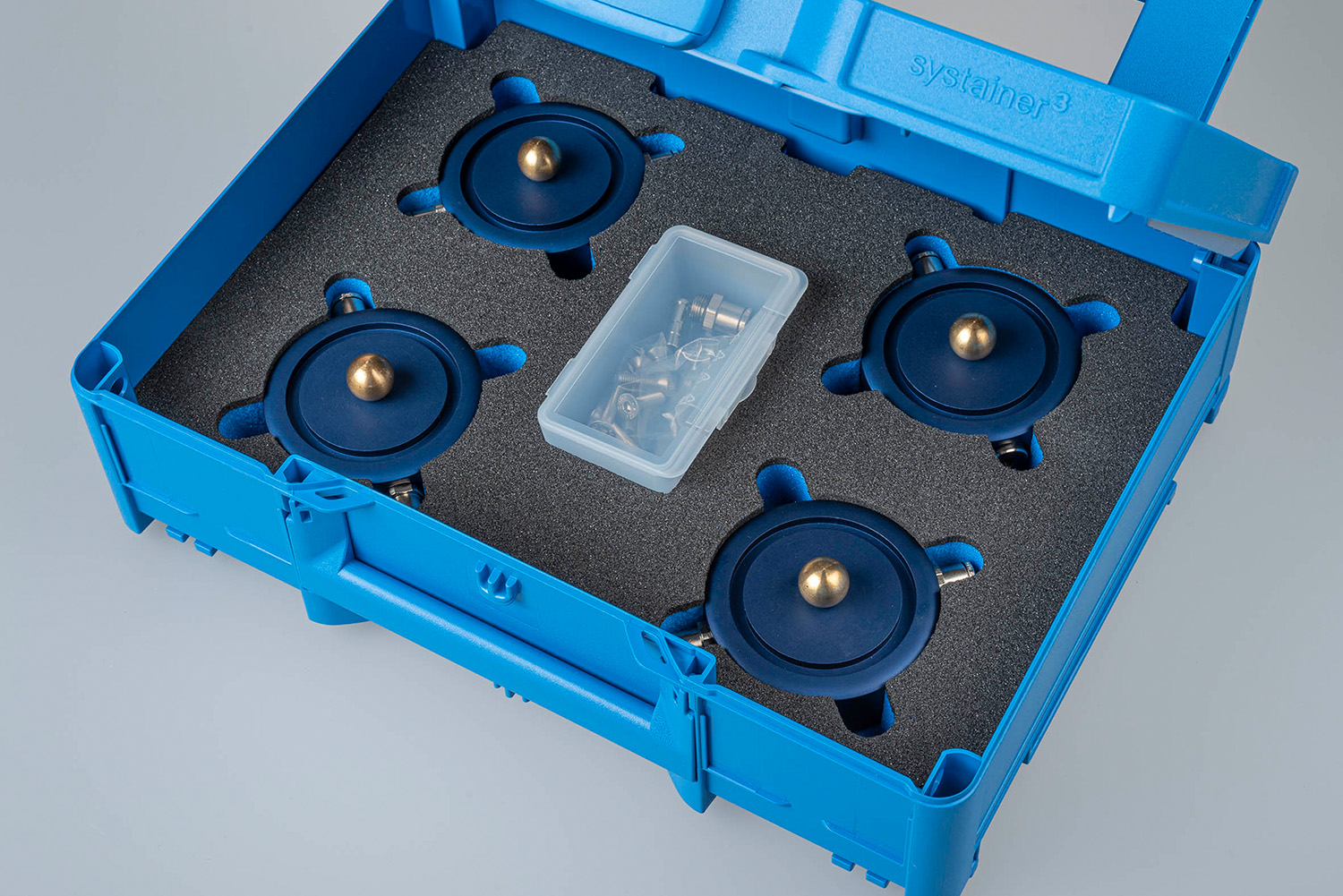

1xTanos Systainer M137 mit Deckelpolster und Schaumstoffeinsatz / Shadow Board

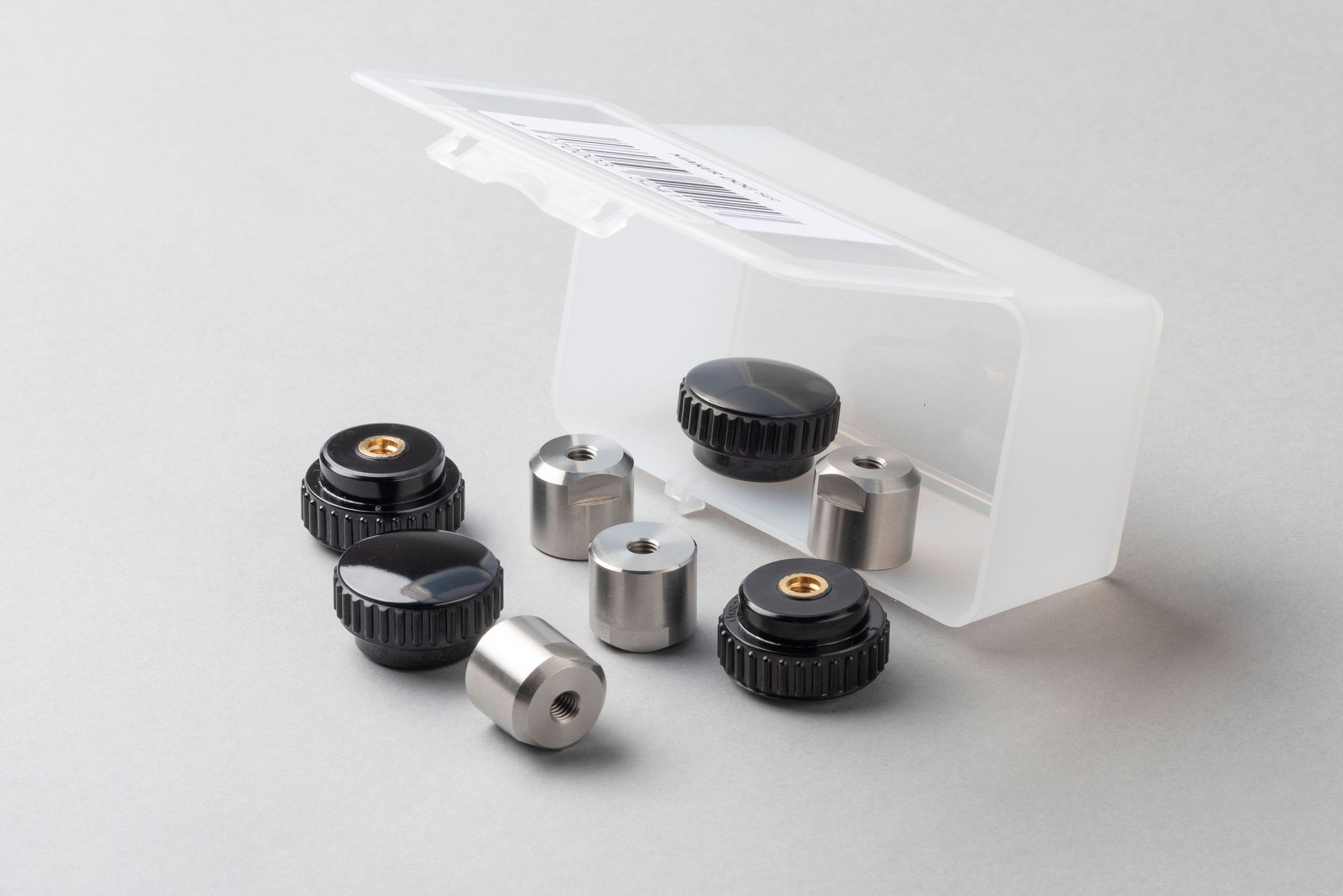

4x 20mm Bolzen
4x Rändelmutter
1xKleinteilebox

(*) - Die Schlauchanschlüsse müssen vor der ersten Verwendung noch in die VAC DOGs eingeschraubt werden, dazu ist ein 17-er Ring- oder Gabelschlüssel nötig
(**) - Die Länge ist bewußt sehr reichlich bemessen, sodass sich die Dichtschnur nach intensiver Benutzung austauschen läßt.
